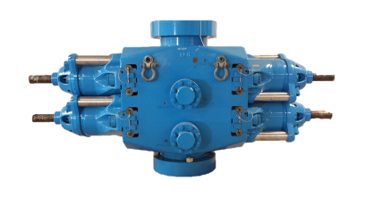

7 1/16” 5M SHAFFER LXT
Category: BLOWOUT PREVENTERS – RAM STYLE, ANNULAR STYLE
Parts:
| ITEM | PECO PN# | Description |
| 1 | 20021933 | Door |
| 2 | 20022087 | Cylinder |
| 3 | 20022086 | Piston Shaft |
| 4 | 20022088 | Locking Shaft |
| 5 | 20022653 | Manifold Tube |
| 6 | 20022084 | Cylinder Head |
| 7 | 20022103 | Molded Door Gasket |
| 8 | 1500390 | Male Nipple 3/8″ S.A.E. |
| 9 | 5019416 | O-Ring 3/8″ Quick Disconnect |
| 10 | 30928 | O Ring for Cylinder |
| 11 | 32008 | Back Up Ring For Cylinder |
| 12 | 20022403 | Seal F/ Cylinder Head |
| 13 | 32006 | Piston Seal |

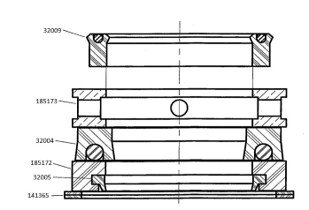

| 14 | 185174 | Ram Shaft Seal Assembly |
| ‡ | 32004* | Hydrostatic Seal |
| ‡ | 32005* | Wiper Ring |
| ‡ | 32009* | Hydraulic Seal For Door |
| ‡ | 141365* | Spiral Retaining Ring |
| ‡ | 185172* | Wiper Ring Holder |
| ‡ | 185173* | Packing Adapter |
| 15 | 30653 | O-Ring for Manifold Tube |
| 16 | 20022704 | DU Bearing |
| 17 | 20009 | 7/8″ Hex Nut |
| 18 | 20022090 | Cylinder Stud |
| 19 | 65008 | Pipe Plug |
| 20 | 20020275 | Pipe Plug |
| 21 | 066502 | Pipe Plug |
| 22 | 8010201 | Hex Head Cap Screw |
| 23 | 20001174 | Flat Washer |
| 24 | 025046 | Lock Washer |
| 25 | 1500389 | Female Coupler 3/8″ S.A.E. |
| 26 | 20022085 | Support Bar |
| 27 | 20022650 | End Cap F/ Support Bar |
| 28 | 8002856 | Socket Head Cap Screw |
| 29 | 20022089 | Lock Bar |
| 30 | 20021470 | Hand Knob |
| ‡ | 20025967 | Pipe Plug |
| ‡ | 8130121 | Screw DRV |
| ‡ | 185181 | Handle (F/ Manual Operation) |
| ‡ | 20020261 | Slide Hammer |
| ‡ | 20021695 | Pin Assembly |
| ‡ | 20024693-1K | Seal Kit |
‡ ITEM NOT SHOWN
* ITEMS INCLUDED IN RAM SHAFT SEAL ASSEMBLY
RAM BLOCKS, PACKERS, TOP SEALS
DESCRIPTION | RAM BLOCKS | PACKERS |
STANDARD TOP SEAL |
| 722181 |
|
|
|
CSO | 722156 | 722183 |
1.315″ | 722157 | 722184 |
1.66″ | 722158 | 722185 |
1.90″ | 722159 | 722186 |
2 1/16″ | 722160 | 722187 |
2 3/8″ | 722161 | 722188 |
2 7/8″ | 722162 | 722189 |
3 1/2″ | 722163 | 722190 |
4″ | 722164 | 722191 |
4 1/2″ | 722165 | 722192 |
5″ | 722166 | 722193 |
5 1/2″ | 722167 | 722194 |
1.660″ OFFSET | 722296 | 722294 |
1.90″ OFFSET | 722301 | 722299 |
2 1/16″ OFFSET | 722306 | 722304 |
2 3/8″ OFFSET | 722311 | 722309 |
RAM BLOCKs
TOP SEALs
RAM PACKERs
