CAVINS MODEL C/CHD AIR SLIP/SPIDER
Category: HANDLING TOOLS – PARTS; DIES & INSERTS
| SPECIFICATIONS | |
| PROPERTY | DESCRIPTION |
| PIPE SIZE RANGE | 1.315″- 4 1/2″ (33MM- 140MM) |
| MATERIAL | HEAT TREATED ALLOY STEEL |
| APPROXIMATE WEIGHT (LESS SLIPS) | 388 |
| OPERATING PRESSURE | 90-120 PSI (620-827 kPa) |
| DIMENSIONS | GATE OPENING = 5 3/4″ (146MM) |
| BOWL OPENING = 6 1/2″ (165MM) | |
| BASE = 18 1/4″ X 19″ (463MM X 482MM) | |
| HEIGHT = 18″ (457MM) | |

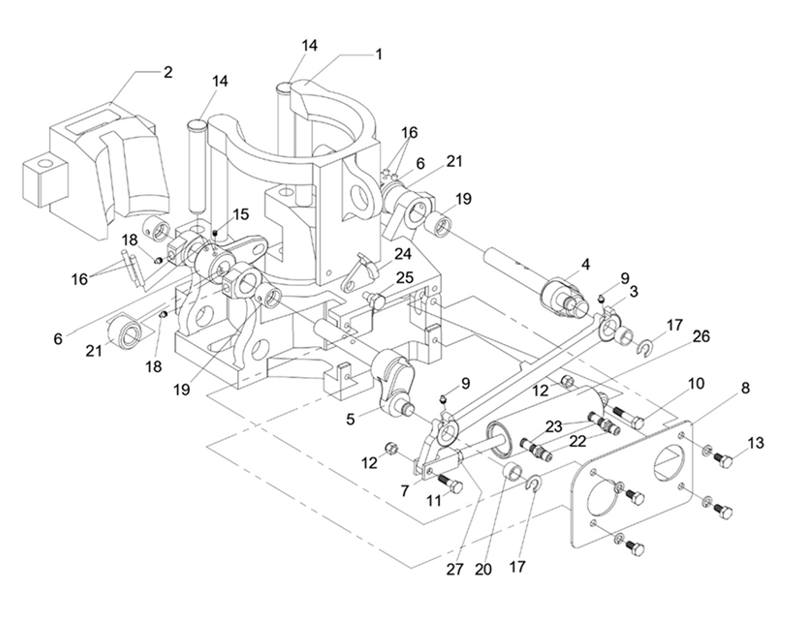

| ITEM # | QTY REQ’D | DESCRIPTION |
| 1 | 1 | BODY ONLY |
| 2 | 1 | GATE |
| 3 | 1 | LINK |
| 4 | 1 | SHAFT (LH CRANK) |
| 5 | 1 | SHAFT (RH CRANK) |
| 6 | 1 | LIFT ARM |
| 7 | 1 | YOKE |
| 8 | 1 | SAFETY GUARD |
| 9 | 2 | LINK GREASE ZERT |
| 10 | 1 | CYLINCDER BOLT |
| 11 | 1 | CYLINDER YOLK BOLT |
| 12 | 2 | CYLINDER NUT |
| 13 | 4 | SAFETY GUARD BOLT W/L.W. |
| 14 | 2 | DOOR PIN W.CHAIN |
| 15 | 2 | LIFTING ARM SET SCREW |
| 16 | 4 | LIFT ARM TAPERED PIN |
| 17 | 2 | RETAINING CLIP |
| 18 | 4 | CRANK SHAFT GREASE ZERT |
| 19 | 4 | CRANK BUSHING |
| 20 | 2 | LINK BUSHING |
| 21 | 2 | SPACER |
| 22 | 2 | PNEUMATIC MALE Q.C. |
| 23 | 2 | 3/8″ X 1 1/2″ NIPPLE |
| 24 | 1 | SAFETY LATCH |
| 25 | 1 | SAFETY BOLT |
| 26 | 1 | AIR CYLINDER ASSEMBLY |
| 27 | 1 | YOKE JAM NUT |

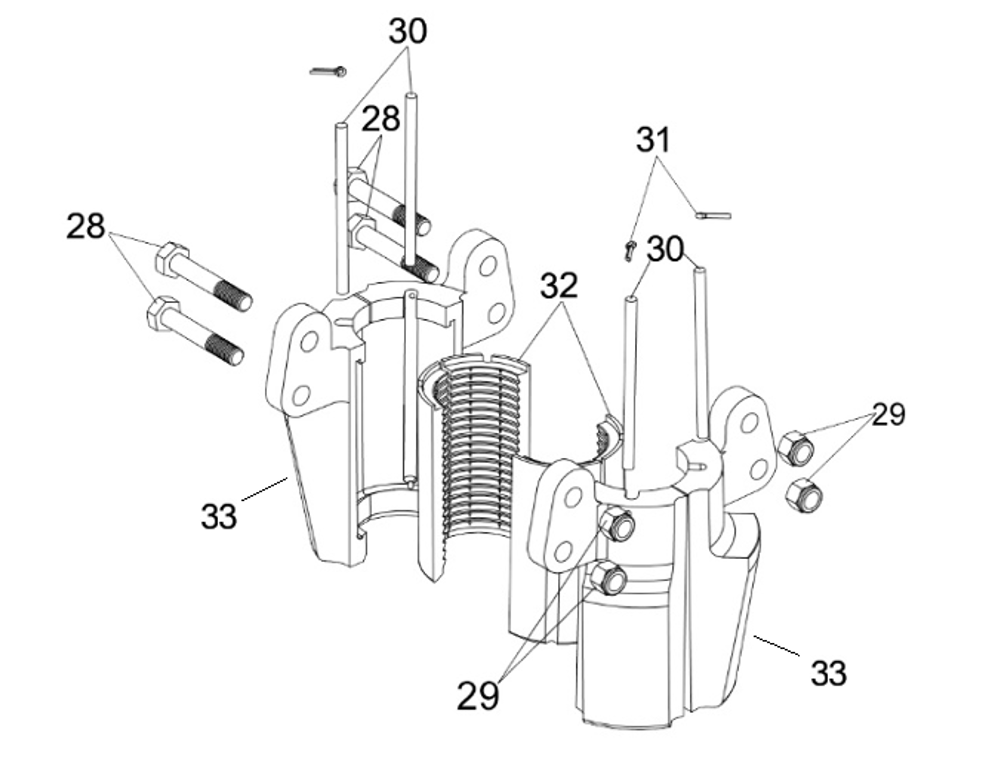

| 28 | 4 | SLIP BOLT |
| 29 | 4 | SLIP NUT BOLT |
| 30 | 4 | INSERT RETAINER PIN |
| 31 | 4 | INSERT RETAINER PIN COTTER |
| 32 | SEE TABLE | |
| 33 | 1 | 3 1/2″ OR 4 1/2″ SLIP BODY |
| PN# | DESCRIPTION |
| TC-650-3 1/2 | 3 1/2″ X 3 1/2″ FC CAVINS MODEL “C” |
| TC-651-3 1/2×2 7/8 | 3 1/2″ X 2 7/8″ FC CAVINS MODEL “C” |
| TC-651-3 1/2 X 2 3/8 | 3 1/2″ X 2 3/8″ FC CAVINS MODEL “C” |
| TC- 651- 2 1/16 | 3 1/2″ X 2 1/16″ FC CAVINS MODEL “C” |
| TC-651-1.90 | 3 1/2″ X 1 1/2″ (1.900) FC CAVINS MODEL “C” |
| TC-651- 1.660 | 3 1/2″ X 1 1/4″ (1.660) FC CAVINS MODEL “C” |
| TC-651- 1.315 | 3 1/2″ X 1″ FC CAVINS MODEL “C” |
| TC-650-4 1/2 | 4 1/2″ X 4 1/2″ FC CAVINS MODEL “C” |
| TC-651-4 1/2 X 4 | 4 1/2″ X 4″ FC CAVINS MODEL “C” |
| TC-651- 4 1/2 X 3 1/2 | 4 1/2″ X 3 1/2″ FC CAVINS MODEL “C” |
| PN# | DESCRIPTION |
| TC-650-3 1/2 | 3 1/2″ X 3 1/2″ FC CAVINS MODEL “C” |
| TC-651-3 1/2×2 7/8 | 3 1/2″ X 2 7/8″ FC CAVINS MODEL “C” |
| TC-651-3 1/2 X 2 3/8 | 3 1/2″ X 2 3/8″ FC CAVINS MODEL “C” |
| TC- 651- 2 1/16 | 3 1/2″ X 2 1/16″ FC CAVINS MODEL “C” |
| TC-651-1.90 | 3 1/2″ X 1 1/2″ (1.900) FC CAVINS MODEL “C” |
| TC-651- 1.660 | 3 1/2″ X 1 1/4″ (1.660) FC CAVINS MODEL “C” |
| TC-651- 1.315 | 3 1/2″ X 1″ FC CAVINS MODEL “C” |
| TC-650-4 1/2 | 4 1/2″ X 4 1/2″ FC CAVINS MODEL “C” |
| TC-651-4 1/2 X 4 | 4 1/2″ X 4″ FC CAVINS MODEL “C” |
| TC-651- 4 1/2 X 3 1/2 | 4 1/2″ X 3 1/2″ FC CAVINS MODEL “C” |
