SLIP TYPE TUBING ELEVATORS (LYT, MYT, YT, HYT, YC, MYC, HYC)
Category: HANDLING TOOLS – PARTS; DIES & INSERTS
LYT – 20 TON
| ITEM | LYT (20 TON) | DESCRIPTION |
| 1 | 28753 | HINGE PIN |
| 2 | 28753-R | HINGE PIN RETAINER |
| 3 | 28757 | LATCH PIN |
| 4 | 28760 | SLIP PIN & COTTER |
| 5 | 28761 | SLIP SPRING |
| 6 | 28762 | LINK BLOCK |
| 7 | 28764-1 | LINK BLOCK BOLT, NUT, COTTER |
| 8 | 28767 | LATCH LOCK PIN |
| 9 | 28769 | LATCH LOCK SPRING |
| 10 | 30645 | LATCH LOCK |
| 11 | 30648 | LATCH |
| 12 | 32760 | LATCH SPRING |
| 13 | GREASE FITTING | |
| 14 | 947128-172 | LATCH LOCK PIN RETAINER |
| 15 | 947128-222 | LATCH PIN RETAINER |
| 16 | 28785 | SETTING PLATE BOLT |
| 17 | 28786 | INSERT RETAINER PLATE |
| 18 | 28787 | INSERT RETAINER BOLT |
| 19 | SEE TABLE | SETTING PLATE |
| 20 | SEE TABLE | INSERT / DIE (QTY 8 / SET) |
| SETTING PLATE | DIE / INSERT | DESCRIPTION |
| 28782 | 28772 | 2 1/16″ |
| 28783 | 28775 | 1.90″ (1 1/2″) |
| 28784 | 28778 | 1.660″ (1 1/4″) |
| 28736 | 28749 | 1.315″ (1″) |
| 28735 | 29370 | 1.050″ (3/4″) |
MYT – 40 TON
| SETTING PLATE | DIE / INSERT | DESCRIPTION |
| 29348 | 24773 | 2 7/8″ |
| 29345 | 29255 | 2 3/8″ |
| 29350 | 29256 | 2 1/16″ |
| 29351 | 29256 | 2″ |
| 29352 | 29257 | 1.90″ (1 1/2″) |
| 29353 | 29258 | 1.660″ (1 1/4″) |
| 29354 | 29259 | 1.315″ (1″) |
| 29354-1 | 29259-1 | 1.050″ (3/4″) |
| ITEM | MYT (40 TON) | DESCRIPTION |
| 1 | 29333 | HINGE PIN |
| 2 | 29333-R | HINGE PIN RETAINER |
| 3 | 29334 | LATCH PIN |
| 4 | 29335 | LATCH LOCK PIN |
| 5 | 29336 | SLIP BOLT |
| 6 | 29336-LW | WASHER – SLIP BOLT |
| 7 | 29337 | LINK BLOCK |
| 8 | 29338 | LATCH SPRING |
| 9 | 29340 | SLIP SPRING |
| 10 | 29344 | INSERT RETAINER PLATE |
| 11 | 29347 | SETTING PLATE BOLT |
| 12 | 29349 | LATCH LOCK SPRING |
| 13 | 30652 | LATCH |
| 14 | 30653 | LATCH LOCK |
| 15 | 30841 | DOOR LUG PIN |
| 16 | 939098-15 | INSERT RETAINER BOLT |
| 17 | 939009-65 | LINK BLOCK BOLT, NUT, COTTER |
| 18 | 939370-13 | WASHER – SETTING PLATE BOLT |
| 19 | GREASE FITTING | |
| 20 | 947128-120 | LATCH PIN RETAINER |
| 21 | 947128-172 | LATCH LOCK PIN RETAINER |
| 22 | SEE TABLE | SETTING PLATE |
| 23 | SEE TABLE | INSERT / DIE |
| 24 | 29343 | 2 7/8″ SLIP SEGMENTS |
YT – 75 TON
| SETTING PLATE | DIE / INSERT | DESCRIPTION |
| 27813 | 24774 | 3 1/2″ x 3 1/2″ |
| 27695 | 30358 | 3 1/2″ x 2 7/8″ |
| 27694 | 78-06 | 3 1/2″ x 2 3/8″ |
| 27965 | 24773 | 2 7/8″ x 2 7/8″ |
| 27694 | 29255 | 2 7/8″ x 2 3/8″ |
| 27812 | 29256 | 2 7/8″ x 2 1/16″ |
| 27811 | 29257 | 2 7/8″ x 1.90″ (1 1/2″) |
| 27810 | 29258 | 2 7/8″ x 1.660″ (1 1/4″) |
| 29001 | 29259 | 2 7/8″ x 1.315″ (1″) |

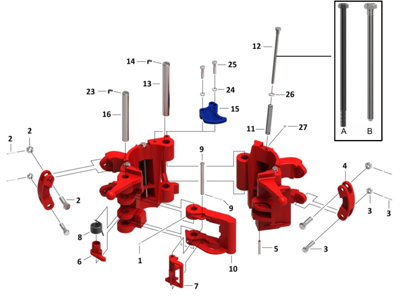

| ITEM | YT (75 TON) | DESCRIPTION |
| 1 | GREASE FITTING | |
| 2 | 8145-1 | UPPER LINK BLOCK BOLT, NUT, COTTER |
| 3 | 8145-2 | LOWER LINK BLOCK BOLT, NUT, COTTER |
| 4 | 9519 | LINK BLOCK |
| 5 | 12529 | DOOR LUG PIN |
| 6 | 12946 | LATCH CAM |
| 7 | 12972 | LATCH LOCK |
| 8 | 12978 | LATCH SPRING |
| 9 | 13530 | LATCH LOCK PIN W/ COTTER |
| 10 | 15348 | LATCH |
| 11 | 23113 | SLIP SPRING |
| 12A | 23115-1 | SLIP BOLT (BOTTOM THREAD STYLE) |
| 12B | 23115-2 | SLIP BOLT (TOP THREAD STYLE) |
| 13 | 23116 | SLOTTED HINGE PIN |
| 14 | 23117 | HINGE PIN RETAINER |
| 15 | 23630 | GUIDE PLATE |
| 16 | 24182 | LATCH PIN |
| 17 | 24507 | INSERT SPACER (3 1/2″) |
| 17 | 24508 | INSERT SPACER (2 7/8″) |
| 18 | 27546 | SETTING PLATE RETAINER (3 1/2″) |
| 18 | 27507 | SETTING PLATE RETAINER (2 7/8″) |
| 19 | 27530 | INSERT RETAINER PLATE (3 1/2″) |
| 19 | 27451 | INSERT RETAINER PLATE (2 7/8″) |
| 20 | 27532 | INSERT RETAINER BOLT |
| 21 | 27696 | SETTING PLATE RUBBER BUSHING |
| 22 | 27697 | SETTING PLATE BOLT |
| 23 | 29464 | LATCH PIN RETAINER |
| 24 | 939352-64 | GUIDE PLATE LOCK WASHER |
| 25 | 939098-75 | GUIDE PLATE BOLT |
| 26 | 939352-6 | SLIP BOLT WASHER |
| 27 | GREASE FITTING | |
| 28 | SEE TABLE | SETTING PLATE |
| 29 | SEE TABLE | INSERT / DIE |
| 30 | 23108 | 3 1/2″ SLIP SEGMENT |
| 30 | 23108-2 | 2 7/8″ SLIP SEGMENT |
SLIP TYPE TUBING ELEVATORS (LYT, MYT, YT, HYT, YC, MYC, HYC)
| STYLE | RATED | SIZE RANGE |
| HYT | 150 TON | 2 3/8″ – 3 1/2″ |
| YC | 75 TON | 3 1/2″ – 7″ |
| MYC | 125 TON | 3 1/2″ – 7″ |
| HYC | 200 TON | 3 1/2″ – 7 5/8″ |
